Beskrivelse

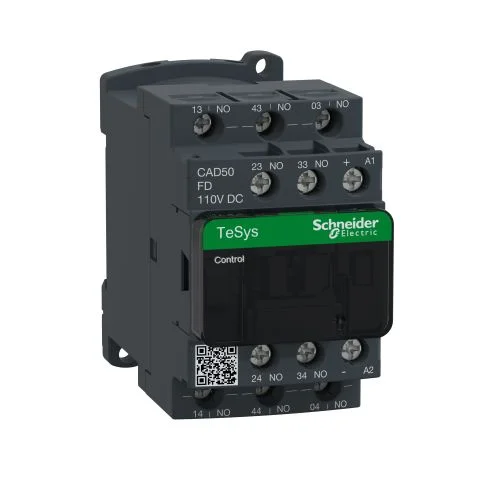

Schneider Electric TeSys D CAD50FD er en kontaktor som har en manøvreringsspenning [Uc] på 110 V DC og er utstyrt med fem stykker lukkede kontakter. En nominell motstand mot pulsspenning på 6 kV (samsvarer med IEC 60947). Kontaktoren har en mekanisk levetid på 30 Mcycles og 5,4 W i start- og hulleffekt ved 20°C.Tekniske dataKoordinasjonstypeAC-15/AC-14/DC-13Kontakt komposisjon5 NOUe merkespenning<= 690 V AC 25..400 HzType kontrollkretsDC standard[Uc] manøvreringsspenning110 V DC[Uimp] Nominell motstand mot pulsspenning6 kV samsvarer med IEC 60947[Ith] Konvensjonell termisk strøm ukapslet montering10 A 60 °CIrms klasset lukket kapasitet140 A AC samsvarer med IEC 60947-5-1Irms klasset lukket kapasitet250 A DC samsvarer med IEC 60947-5-1[Icw] Nominell korttidsstrøm100 A – 1 s/120 A – 500 ms/140 A – 100 msAnbefalt sikringsstørrelse10 A gG samsvarer med IEC 60947-5-1[Ui] isolasjonsspenning600 V UL sertifisert/600 V CSA sertifisert/690 V samsvarer med IEC 60947-5-1monteringsfesteSkinne/PlateTiltrekningsmoment1,2 Nm – på skruetilkobling – med skrutrekker Philips nr 2/plan Ø 6 mm/Pozidriv No 2Mekanisk levetid30 McyclesMaksimalt arbeidsområde180 cyc/mnTidskonstant28 msStarteffekt5,4 W ved 20 °CHoldeffekt5,4 W ved 20 °CMinste brytspenning17 VMinste bryterstrøm5 mAIsolasjonsresistanse> 10 MOhmStandarderBS 4794, EN 60947-5, IEC 60947-5-1, NF C 63-140, VDE 0660, IEC 60335-1IP-KapslingsklasseIP2x innfelt samsvarer med VDE 0106BeskyttelsesbehandlingTH samsvarer med IEC 60068Omgivelsestemperatur ved drift−40…60 °C/60…70 °C med nedklassingOmgivende lufttemperatur for lagring−60…80 °CHøyde over havet0..3000 mHøyde77 mmBredde45 mmDybde93 mmVekt0,58 kg
